Как в кондиционере подключить проводку между внутренним и внешним блоками (инверторная сплит система)

Решили самостоятельно установить сплит систему и возник вопрос как в кондинционере подключить проводку между внутренним и внешним блоками?



Установка кондиционера не совсем сложная задача и если у вас действительно есть желание, необходимые для этого инструменты и комплектующие, например перфоратор, вальцовка, медные трубы и тд, то вы за несколько часов сможете установить её сэкономив тысячи рублей. Инверторные сплит системы не особо отличаются от обычных в плане установки, но у инвертора схема подключения проводки между внутренним и внешним блоками немного отличается, то есть, вместо трехжильного кабеля идет четырехжильный.

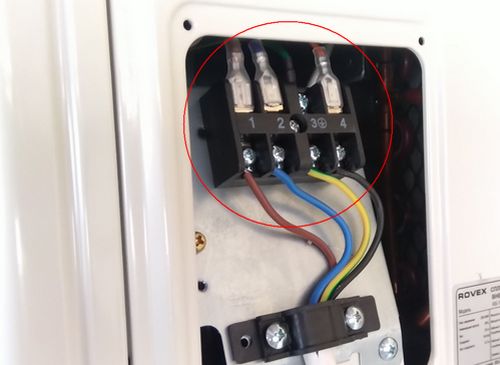

В основном производитель указывает последовательность подключения проводки внутреннего и внешнего блока цифрами 1, 2, 3, 4, но могут быть и другие маркеры. И все же независимо от варианта в обоих блоках они должны быть идентичны. На прикрепленном ниже фотографии видно, что производитель инверторной сплит системы Rovex на внутреннем блоке обозначил схему межблочного подключения кондиционера цифрами 1, 2, 3, 4 где имеются и заземление под цифрой "3" в том числе.

последовательность подключения проводки в кондиционере между внутренним и внешним блоками

Я всегда беру проводку с запасом и где бы хватило проводки сечением 1,5 (кондиционер на 1100 Вт) я взял 2,5 , но вы можете следовать рекомендациям производителя и это тоже будет правильным решением.




На внешнем блоке инверторного кондиционера схема подключения межблочной проводки та же и обозначается теми же цифрами 1, 2, 3, 4, что и на внутреннем блоке и при монтаже уж совсем будет сложно что то напутать. На прикрепленной ниже картинке так же видно, что в четырехжильном проводе все цвета разные и это так же облегчает подключение.

подключение в инверторном кондиционере проводки между внешним и внутренним блоком

Рекомендую покупать сразу четырехжильный провод для монтажа проводки в инверторной сплит системе, а не использовать два двухжильных кабеля, так как можно легко перепутать схожие цвета в двух проводах. Четырехжильная проводка так же позволяет подключаться по цветовой схеме, где ноль и земля обозначаются своим цветом, что может пригодиться в дальнейшем при устранении неполадок в работе и возможном ремонте кондера.

Надеюсь информация о последовательности подключения проводки между блоками в инверторной сплит системе оказалась полезной. Если на вашем кондиционере схема подключения межблочной проводки другая, то просим поделиться информацией ниже в комментариях, возможно оставленная вами инфа окажется самой полезной. Спасибо за отзывчивость и взаимную помощь!
